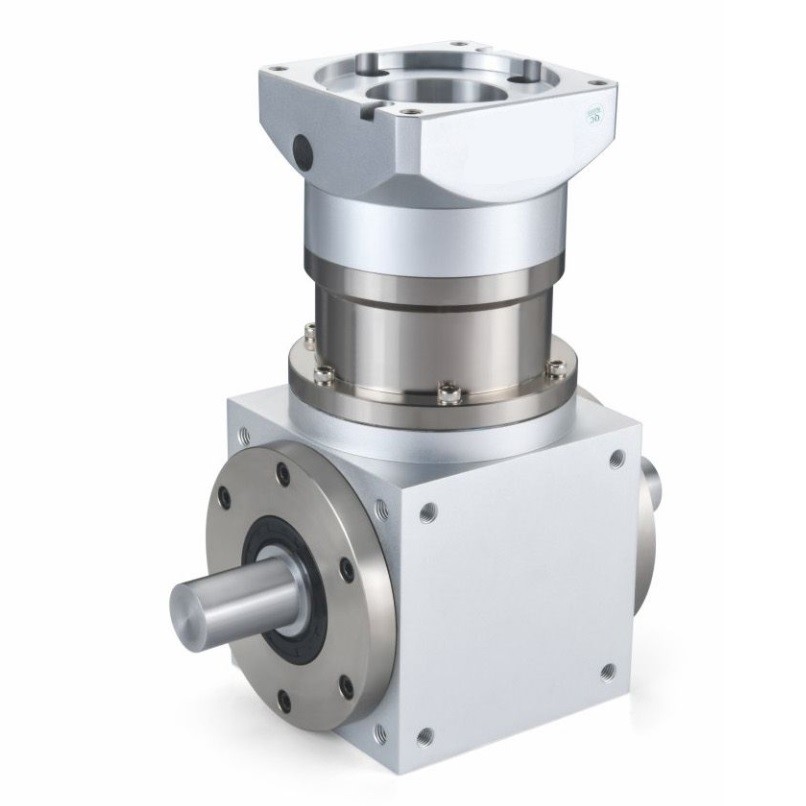

Metal Straight Gear Planetary Reducer Công nghiệp phụ tùng điện ZPT Series

  • Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts ZPT Series
Nguồn gốc Trung Quốc
Hàng hiệu CLX
Chứng nhận N/A
Số mô hình ZTP

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Máy giảm tốc thẳng ZPT Vật liệu Tất cả các cấu trúc kim loại với hợp kim nhôm và thép
Ứng dụng Tất cả các loại máy hoặc thiết bị có động cơ, động cơ servo sắp xếp bánh răng Hộp giảm tốc thẳng
Làm nổi bật

Máy giảm tốc thẳng ZPT

,

Phụ tùng phụ tùng điện công nghiệp Máy giảm nhiệt

,

Thiết bị giảm nhiệt kim loại
Để lại lời nhắn
Mô tả sản phẩm

Động cơ gia tốc thẳng máy giảm tốc hành tinh ZPT Series phù hợp với các thương hiệu khác nhau cho nhà sản xuất Trung Quốc và nước ngoài

Mô tả sản phẩm:

Máy giảm tốc là một thành phần độc lập bao gồm truyền dẫn bánh răng, truyền dẫn giun và truyền dẫn giun được bao bọc trong vỏ cứng,thường được sử dụng như một thiết bị truyền tải giảm giữa hộp số gốc và máy làm việc.



Các hộp số thường được sử dụng cho thiết bị truyền tải mô-men xoắn lớn và tốc độ thấp. Bằng cách kết nối một số lượng nhỏ răng trên trục đầu vào của hộp số với các bánh răng lớn trên trục đầu ra,sức mạnh của động cơ điệnMột hộp số thông thường cũng có một số cặp bánh răng với cùng một nguyên tắc để đạt được hiệu ứng giảm tốc mong muốn.Tỷ lệ số răng giữa các thiết bị lớn và thiết bị nhỏ là tỷ lệ truyền tải.



Metal Straight Gear Planetary Reducer Công nghiệp phụ tùng điện ZPT Series 0

Metal Straight Gear Planetary Reducer Công nghiệp phụ tùng điện ZPT Series 1

Máy giảm đóng vai trò trong việc phù hợp với tốc độ và truyền mô-men xoắn giữa động cơ chính và máy hoặc thiết bị thực hiện, và là một thiết bị cơ học tương đối chính xác.Mục đích sử dụng nó là để giảm tốc độ và tăng mô-men xoắnNó có nhiều loại, mô hình khác nhau, và các loại khác nhau có các sử dụng khác nhau. Có nhiều loại máy giảm tốc, có thể được chia thành máy giảm tốc, máy giảm sâu, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc, máy giảm tốc.và máy giảm tốc hành tinh theo loại truyền tải; Theo các giai đoạn truyền khác nhau, nó có thể được chia thành máy giảm tốc một giai đoạn và nhiều giai đoạn; Theo hình dạng của các bánh răng, chúng có thể được chia thành máy giảm tốc hình trụ,Máy giảm bánh răng nghiêng, và bộ giảm bánh răng hình trụ; Theo bố trí truyền tải, nó có thể được chia thành bộ giảm có thể triển khai, bộ giảm dòng chảy chia và bộ giảm đồng trục.



Máy giảm tốc có đặc điểm của khối lượng nhỏ và truyền mô-men xoắn lớn. Máy giảm tốc được thiết kế và sản xuất dựa trên một hệ thống kết hợp mô-đun,với nhiều kết hợp động cơ, các hình thức lắp đặt và các sơ đồ cấu trúc. tỷ lệ truyền được phân cấp chi tiết để đáp ứng các điều kiện hoạt động khác nhau và đạt được tích hợp điện cơ.Máy giảm tốc có hiệu quả truyền tải cao, tiêu thụ năng lượng thấp, và hiệu suất vượt trội.

Đặc điểm:

1- Tiếp nhận truyền răng thẳng, thông qua xử lý carburizing và quen, xử lý sửa đổi hồ sơ răng, đảm bảo hoạt động trơn tru, tiếng ồn thấp;

2. Cấu trúc đơn giản, sản xuất hàng loạt, và thời gian giao hàng nhanh và hiệu suất chi phí cao;

3. Reducer có một phạm vi đầy đủ, có thể đáp ứng nhu cầu của hầu hết các máy giảm trên thị trường.

Metal Straight Gear Planetary Reducer Công nghiệp phụ tùng điện ZPT Series 2

Kích thước ZPT070 ZPT090 ZPT110 ZPT140
C1 Ø70 Ø90 Ø90 Ø145
C2 4-M4/4-M5 4-M5/4-M6 4-M5/4-M6 4-M8
C3 Ø14 Ø19 Ø19 Ø19/Ø22/Ø24
C4 31.5 42 42 60
C5 Ø50 Ø70 Ø70 Ø110
C6 5 8 8 8
C7 60 90 90 90
C8 Giai đoạn 1 143 177.5 198.5 269
Giai đoạn 2 159 201 222 299.5
Giai đoạn 3   224 245 329.5
L1 3 5 3 5
L2 25 25 30 40
L3 36 37 37 52
L4 77 118 134 170
L5 70 90 110 140
L6 26.5 36 44 55
L7 21.2 36 44 55
L8
L9
D1 16 18 22 32
D2 25 28 35 45
D3 60 88 108 135
D5 4-M5 4-M6 4-M8 4-M10
D6 M5*10 M6*12 M6*12 M10*20
H1 18 20.5 24.5 35
H2
B1 5 6 6 10
B2

Các thông số kỹ thuật:

Mô hình Đơn vị ZPT070 ZPT090 ZPT110 ZPT140 Tỷ lệ Giai đoạn
Điện lực số N.m   45 80 170 1 1
35       2
  45 80 170 3
  45 80 170 4
  45 80 170 5
  45 80 170 7
35       8
35 45 80 170 10
  45 80 170 12 2
35       14 1
  45 80 170 15 2
  45 80 170 16
35 45 80 170 20 1
  45 80 170 25 2
  45 80 170 28
35       32 2
  45 80 170 35 2
35 45 80 170 40
35 45 80 170 50
35       56 2
  45 80 170 64 3
35 45 80 170 70 2
35 45 80 170 80 3
35 45 80 170 100
  45 80 170 125
35 45 80 170 140
  45 80 170 175
  45 80 170 200
  45 80 170 250
  45 80 170 280
  45 80 170 350
Động lực dừng khẩn cấp N.m 2 lần mô-men xoắn đầu ra định số
Tốc độ đầu vào bình thường r/m 3000 2500 2000 2000
Tốc độ đầu vào tối đa r/m 4000 3500 3000 3000
Lực phóng xạ tối đa N 950 1450 2100 2700
Lực trục tối đa N 425 725 1050 1350
Hiệu quả % Đơn vị (97%) Hai lần ((95%)
Tuổi thọ trung bình h 20000
Trọng lượng kg 4.2 6.8 11.6 19.8   1
4.6 7.4 13.8 23.9   2
  8 16 28

3





Mô hình Đơn vị ZPT070 ZPT090 ZPT110 ZPT140 Tỷ lệ Giai đoạn
Khoảnh khắc quán tính kgcm2   0.4 0.4 1.65 3 1
  0.309 0.309 1.22 4
  0.291 0.291 1.15 5
  0.285 0.285 1.7 7
0.094       8
0.092 0.283 0.283 1.13 10
  0.4 0.4 1.65 12 2
0.092       14 1
  0.309 0.309 1.22 15 2
  0.291 0.291 1.22 16
0.091 0.291 0.291 1.15 20 1
  0.291 0.291 1.15 25 2
  0.285 0.285 1.13 28
0.094       32 2
  0.285 0.285 1.13 35 2
0.092 0.283 0.283 1.11 40
0.092 0.285 0.285 1.11 50
0.091       56 2
  0.291 0.291 1.15 64 3
0.091 0.285 0.285 1.11 70 2
0.091 0.285 0.285 1.15 80 3
0.091 0.285 0.285 1.15 100
  0.285 0.285 1.15 125
0.091 0.285 0.285 1.13 140
  0.285 0.285 1.13 175
  0.283 0.283 1.11 200
  0.283 0.283 1.11 250
  0.283 0.283 1.11 280
  0.283 0.283 1.70 350
ồn dB 70 70 70 70 70
Lôi trơn   Dầu bôi trơn tổng hợp
Mức độ bảo vệ   IP65
