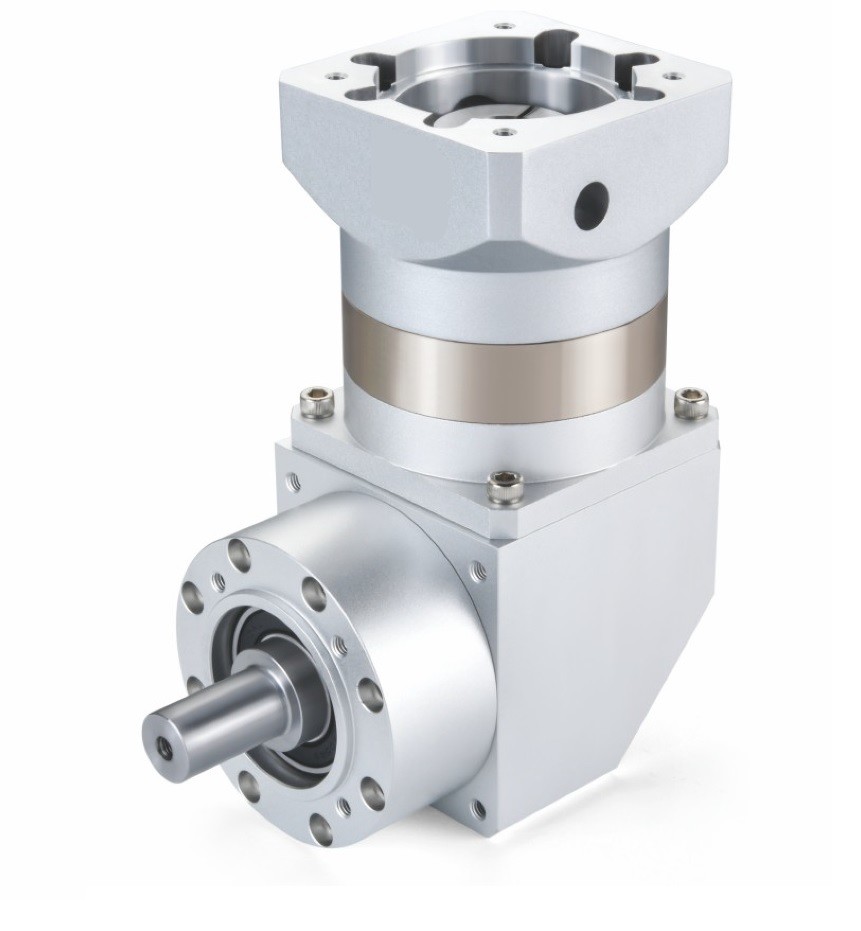

Máy giảm tốc hành tinh thẳng ZPLE Series cho thiết bị điện công nghiệp

  • Straight Gear Planetary Reducer ZPLE Series For Industrial Electrical Equipment
Nguồn gốc Trung Quốc
Hàng hiệu CLX
Chứng nhận N/A
Số mô hình ZPLE

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Máy giảm tốc thẳng dòng ZPLE Vật liệu Tất cả các cấu trúc kim loại với hợp kim nhôm và thép
Ứng dụng Thiết Bị Điện Công Nghiệp sắp xếp bánh răng Hộp giảm tốc thẳng
Làm nổi bật

Máy giảm nhiệt hành tinh ZPLE Series

,

Máy giảm tốc hành tinh Gear thẳng

,

Thiết bị điện công nghiệp Máy giảm hành tinh
Để lại lời nhắn
Mô tả sản phẩm

Spur Gear Planetary Reducer ZPLE Series Khớp Servo Motor Đối với các ứng dụng khác nhau

Mô tả sản phẩm:

Máy giảm tốc là một thành phần độc lập bao gồm truyền dẫn bánh răng, truyền dẫn giun và truyền dẫn giun được bao bọc trong vỏ cứng,thường được sử dụng như một thiết bị truyền tải giảm giữa hộp số gốc và máy làm việc.



Các hộp số thường được sử dụng cho thiết bị truyền tải mô-men xoắn lớn và tốc độ thấp. Bằng cách kết nối một số lượng nhỏ răng trên trục đầu vào của hộp số với các bánh răng lớn trên trục đầu ra,sức mạnh của động cơ điệnMột hộp số thông thường cũng có một số cặp bánh răng với cùng một nguyên tắc để đạt được hiệu ứng giảm tốc mong muốn.Tỷ lệ số răng giữa các thiết bị lớn và thiết bị nhỏ là tỷ lệ truyền tải.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

Máy giảm tốc có đặc điểm của khối lượng nhỏ và truyền mô-men xoắn lớn. Máy giảm tốc được thiết kế và sản xuất dựa trên một hệ thống kết hợp mô-đun,với nhiều kết hợp động cơ, các hình thức lắp đặt và các sơ đồ cấu trúc. tỷ lệ truyền được phân cấp chi tiết để đáp ứng các điều kiện hoạt động khác nhau và đạt được tích hợp điện cơ.Máy giảm tốc có hiệu quả truyền tải cao, tiêu thụ năng lượng thấp, và hiệu suất vượt trội.



Đặc điểm:

1- Tiếp nhận truyền răng thẳng, thông qua xử lý carburizing và quen, xử lý sửa đổi hồ sơ răng, đảm bảo hoạt động trơn tru, tiếng ồn thấp;

2. Cấu trúc đơn giản, sản xuất hàng loạt, và thời gian giao hàng nhanh và hiệu suất chi phí cao;

3. Reducer có một phạm vi đầy đủ, có thể đáp ứng nhu cầu của hầu hết các máy giảm trên thị trường

Các thông số kỹ thuật:

Mô hình Đơn vị ZPLE060 ZPT090 ZPLE120 Tỷ lệ Giai đoạn
Điện lực số N.m 16.5 60 148 3 1
27 86 222 4
27 94.5 235 5
19.5 64 158 7
8.5 39.5 93 10
  96 250 12 2
  96 250 15
30 96 250 16
30 96 250 20
33 105.5 264 25
30 96 250 28
33 105.5 264 35
30 96 250 40
33 105.5 264 50
21.5 71.5 177 70
37.5 120 310 64 3
37.5 120 310 80
37.5 120 310 100
41 132.5 329 125
37.5 120 310 140
41 132.5 329 175
37.5 120 310 200
41 132.5 329 250
37.5 120 310 280
41 132.5 329 350
Động lực dừng khẩn cấp N.m 2 lần mô-men xoắn đầu ra định số
Tốc độ đầu vào bình thường r/m 3000 3000 2000
Tốc độ đầu vào tối đa r/m 6000 6000 3500
Lực phóng xạ tối đa N 170 1020 2230
Lực trục tối đa N 120 850 1550
Hiệu quả % Đơn vị (97%) Hai lần ((95%)
Tuổi thọ trung bình h 20000
Trọng lượng kg 2.2 4.7 11.5   1
2.5 5.3 13.5   2
2.8 5.9 15.7   3



Mô hình Đơn vị ZPLE060 ZPT090 ZPLE120 Tỷ lệ Giai đoạn
Khoảnh khắc quán tính kgcm2 0.107 0.4 1.65 3 1
0.094 0.309 1.22 4
0.092 0.291 1.15 5
0.091 0.285 1.13 7
0.091 0.283 1.11 10
  0.4 1.65 12 2
  0.309 1.65 15
0.094 0.291 1.22 16
0.092 0.291 1.15 20
0.092 0.291 1.15 25
0.091 0.285 1.13 28
0.091 0.285 1.13 35
0.091 0.2835 1.11 40
0.091 0.283 1.11 50
0.091 0.283 1.11 70
0.092 0.291 1.15 64 3
0.092 0.291 1.15 80
0.092 0.291 1.15 100
0.092 0.291 1.15 125
0.091 0.291 1.13 140
0.091 0.291 1.13 175
0.091 0.283 1.11 200
0.091 0.283 1.11 250
0.091 0.283 1.11 280
0.091 0.283 1.11 350
ồn dB 60 65 68
Lôi trơn   Dầu bôi trơn tổng hợp
Mức độ bảo vệ

IP65
