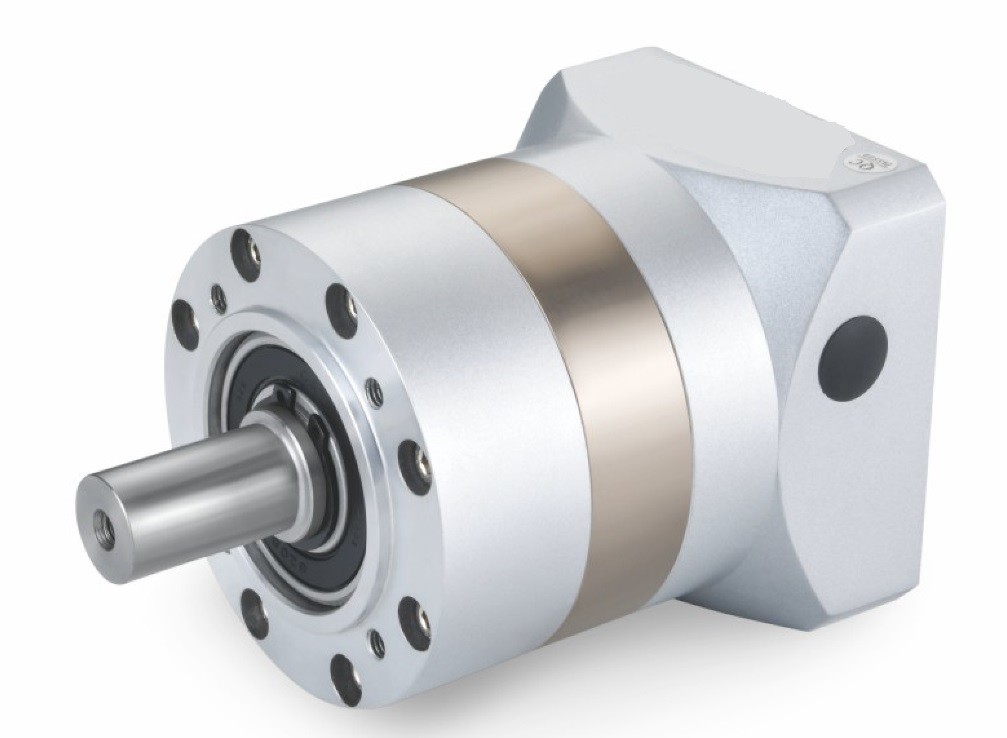

Spur Gear Planetary Reducer PLE Series phù hợp với các thương hiệu khác nhau động cơ

  • Spur Gear Planetary Reducer PLE Series Matching Different Brands Motor
Nguồn gốc Trung Quốc
Hàng hiệu CLX
Chứng nhận N/A
Số mô hình PLE160

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Hộp giảm tốc thẳng dòng PLE Vật liệu Tất cả các cấu trúc kim loại với hợp kim nhôm và thép
Ứng dụng Thiết Bị Điện Công Nghiệp sắp xếp bánh răng Hộp giảm tốc thẳng
Làm nổi bật

Máy giảm tốc hành tinh Spur Gear

,

Hệ thống giảm nhiệt hành tinh PLE

,

Máy giảm tốc thẳng hành tinh
Để lại lời nhắn
Mô tả sản phẩm

Mô tả sản phẩm:

Máy giảm tốc là một thành phần độc lập bao gồm truyền dẫn bánh răng, truyền dẫn giun và truyền dẫn giun được bao bọc trong vỏ cứng,thường được sử dụng như một thiết bị truyền tải giảm giữa hộp số gốc và máy làm việc.



Các hộp số thường được sử dụng cho thiết bị truyền tải mô-men xoắn lớn và tốc độ thấp. Bằng cách kết nối một số lượng nhỏ răng trên trục đầu vào của hộp số với các bánh răng lớn trên trục đầu ra,sức mạnh của động cơ điệnMột hộp số thông thường cũng có một số cặp bánh răng với cùng một nguyên tắc để đạt được hiệu ứng giảm tốc mong muốn.Tỷ lệ số răng giữa các thiết bị lớn và thiết bị nhỏ là tỷ lệ truyền tải.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

Máy giảm tốc có đặc điểm của khối lượng nhỏ và truyền mô-men xoắn lớn. Máy giảm tốc được thiết kế và sản xuất dựa trên một hệ thống kết hợp mô-đun,với nhiều kết hợp động cơ, các hình thức lắp đặt và các sơ đồ cấu trúc. tỷ lệ truyền được phân cấp chi tiết để đáp ứng các điều kiện hoạt động khác nhau và đạt được tích hợp điện cơ.Máy giảm tốc có hiệu quả truyền tải cao, tiêu thụ năng lượng thấp, và hiệu suất vượt trội.



Đặc điểm:

1- Tiếp nhận truyền răng thẳng, thông qua xử lý carburizing và quen, xử lý sửa đổi hồ sơ răng, đảm bảo hoạt động trơn tru, tiếng ồn thấp;

2. Cấu trúc đơn giản, sản xuất hàng loạt, và thời gian giao hàng nhanh và hiệu suất chi phí cao;

3. Reducer có một phạm vi đầy đủ, có thể đáp ứng nhu cầu của hầu hết các máy giảm trên thị trường

Các thông số kỹ thuật:



Mô hình Đơn vị PLE60 PLE80 PLE090 PLE120 PLE160 Tỷ lệ Giai đoạn
Điện lực số N.m 16.5 60 60 148 310 3 1
27 86 86 222 605 4
27 94.5 94.5 235 420 5
19.5 64 64 158 270 7/8
8.5 39.5 39.5 93   10
  96 96 250 680 12 2
  96 96 250   15
30 96 96 250 680 16
30 96 96 250 680 20
33 105.5 105.5 264 460 25
30 96 96 250 680 28/32
33 105.5 105.5 264   35
30 96 96 250 460 40
33 105.5 105.5 264 310 50/64
21.5 71.5 71.5 177   70
37.5 120 120 310 900 64 3
37.5 120 120 310 900 80
37.5 120 120 310 900 100
41 132.5 132.5 329 580 125
37.5 120 120 310 580 140/160
41 132.5 132.5 329   175
37.5 120 120 310 580 200
41 132.5 132.5 329 900 250/256
37.5 120 120 310 580 280/320
41 132.5 132.5 329 400 350/512
Động lực dừng khẩn cấp N.m 2 lần mô-men xoắn đầu ra định số
Tốc độ đầu vào bình thường r/m 3000 3000 3000 2000 2000
Tốc độ đầu vào tối đa r/m 6000 6000 6000 3500 3500
Lực phóng xạ tối đa N 170 1020 1020 2230 3200
Lực trục tối đa N 120 850 850 1550 3000
Hiệu quả % Đơn vị (97%) Hai lần ((95%)
Tuổi thọ trung bình h 20000
Trọng lượng kg 1.4 3.7 4.7 6.9 19   1
1.6 4.2 5.3 8.9 25   2
1.8 4.7 5.9 11.2 31   3





Mô hình Đơn vị PLE60 PLE80 PLE090 PLE120 PLE160 Tỷ lệ Giai đoạn
Khoảnh khắc quán tính kgcm2 0.107 0.4 0.4 1.65 4.13 3 1
0.094 0.309 0.309 1.22 5.15 4
0.092 0.291 0.291 1.15 4.93 5
0.091 0.285 0.285 1.13 4.84 7/8
0.091 0.283 0.283 1.11   10
  0.4 0.4 1.65 6.13 12 2
  0.309 0.309 1.65   15
0.094 0.291 0.291 1.22 5.15 16
0.092 0.291 0.291 1.15 4.93 20
0.092 0.291 0.291 1.15 4.93 25
0.091 0.285 0.285 1.13 4.84 28/32
0.091 0.285 0.285 1.13   35
0.091 0.2835 0.2835 1.11 4.84 40
0.091 0.2835 0.2835 1.11   50
0.091 0.283 0.283 1.11 4.84 70/64
0.092 0.291 0.291 1.15 4.93 64 3
0.092 0.291 0.291 1.15 4.93 80
0.092 0.291 0.291 1.15 4.93 100
0.092 0.291 0.291 1.15 4.84 125
0.091 0.291 0.291 1.13 4.84 140/160
0.091 0.291 0.291 1.13   175
0.091 0.283 0.283 1.11 4.84 200
0.091 0.283 0.283 1.11 4.84 250/256
0.091 0.283 0.283 1.11 4.84 280/320
0.091 0.283 0.283 1.11 4.84 350/512
ồn dB 60 65 68 68 70
Lôi trơn   Dầu bôi trơn tổng hợp
Mức độ bảo vệ   IP65





Spur Gear Planetary Reducer PLE Series phù hợp với các thương hiệu khác nhau động cơ 1
